Das Hygrometer
 |
 |
Dieses Hygrometer ist zusätzlich auch noch ein Hygrostat, d.h. es besitzt neben der Anzeige für die aktuelle relative Luftfeuchte auch noch einen Schaltausgang (P-FET mit open Drain). Die Messwerte werden mit Hilfe eines ESP8266-Controllers über WLAN und php-Scripte in eine MySQL Datenbank gespeichert. Der ESP8266-Controller ist hier auf einem ESP12F (kompatibel mit ESP12E) Modul untergebracht. Dieses Modul enthält den 32Bit Controller mit 80MHz!!! und eine integrierte WLAN-Hardware. Zusätzlich ist ein 4MByte großer Flash-Speicher im Modul enthalten. Mit dem Arduino-SDE und dem entsprechendem Plugin kommt man schnell zu vorzeigbaren Ergebnissen. Dazu kommt ein unglaublich geringer Preis für dieses Modul. Die Firmware für den ESP8266 wurde nicht von mir geschrieben, sondern stammt aus einem anderen Gemeinschaftsprojekt. Bei dem Projekt waren lediglich die Hardware, die php-scripte, die MySQL Anbindung und die graphische Darstellung der Datenbankinhalte mein Part.
Hier (noch in html 4.01) ist ein Blick auf die Messwerte möglich.
Die Messwerte werden wiederum mittels php-Scripten aus der Datenbank extrahiert und über ein sehr schönes JavaScript-Tool graphisch aufgearbeitet. Das Tool heißt "HighCharts" und ist leicht über bekannte Suchmaschinen zu finden. Über das Beispielpack kommt man schnell hinter die Logik, wie die Messwerte bereitzustellen sind.
Schaltpläne
Netzteil

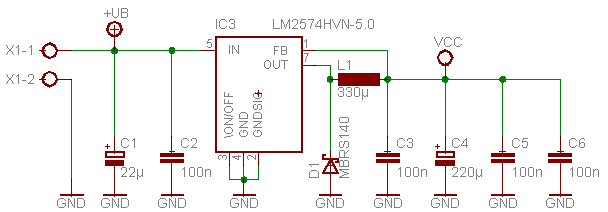

Der Schaltplan unten zeigt das Netzteil für den Controller, den Feuchtesensor AM2302 (auch bekannt unter DHT22) und die beiden Displays. |
Encoder

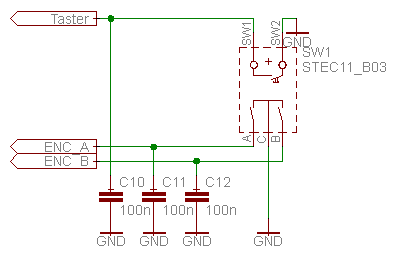

Der Encoder dient zur Menüsteuerung. folgende Einstellungen sind veränderbar: |
ESP8266 Modul ESP12F (kompatibel mit ESP12E)

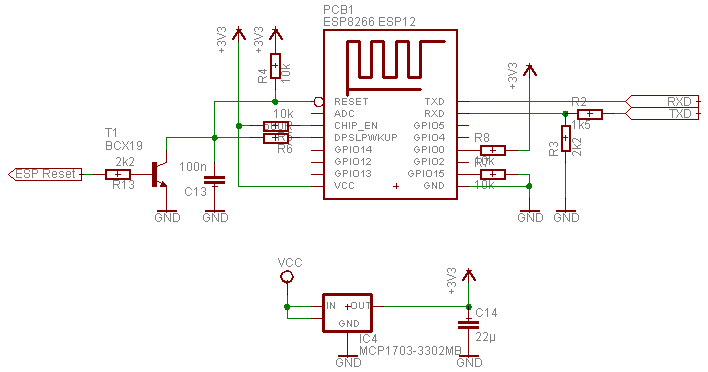

Der Schaltplan unten zeigt die (annähernd) Minimalbeschaltung des ESP12F Moduls.Im Einschaltmoment müssen einige Pins bestimmte logische Pegel führen, damit der Controller in den "Run" Modus kommt.
GPIO0 -> high (bei low würde der Controller sonst in den Flash-Programmiermodus wechseln)
GPIO2 -> high (was bei low passieren würde ist nicht dokumentiert bzw. habe ich nichts dazu gefunden -> es sollte aber bereits ein schwacher Pullup vorhanden sein)
GPIO15 -> low (bei high würde der Controller von der SD-Karte booten wollen(nicht angeschlossen))
Das Netzteil im unteren Bereich des Bildes stellt die Betriebsspannung von 3,3V für das Modul bereit. Der Transistor T1 ermöglicht einen externen Reset des ESP-Moduls. Der Widerstand R6(hier 560Ohm) ist notwendig, wenn man die Deep-Sleep-Funktion nutzen möchte. Ohne diesen Widerstand "wacht" der ESP8266 nicht wieder auf. Der Spannungsteiler R2/R3 setzt den TX-Pegel des At-Mega-Controllers auf einen für den ESP8266 verträglichen Wert herab. Die 3,3V Pegel des ESP8266 werden vom Atmel ohne Probleme als "high" erkannt.
 |
Controller und restliche Peripherie

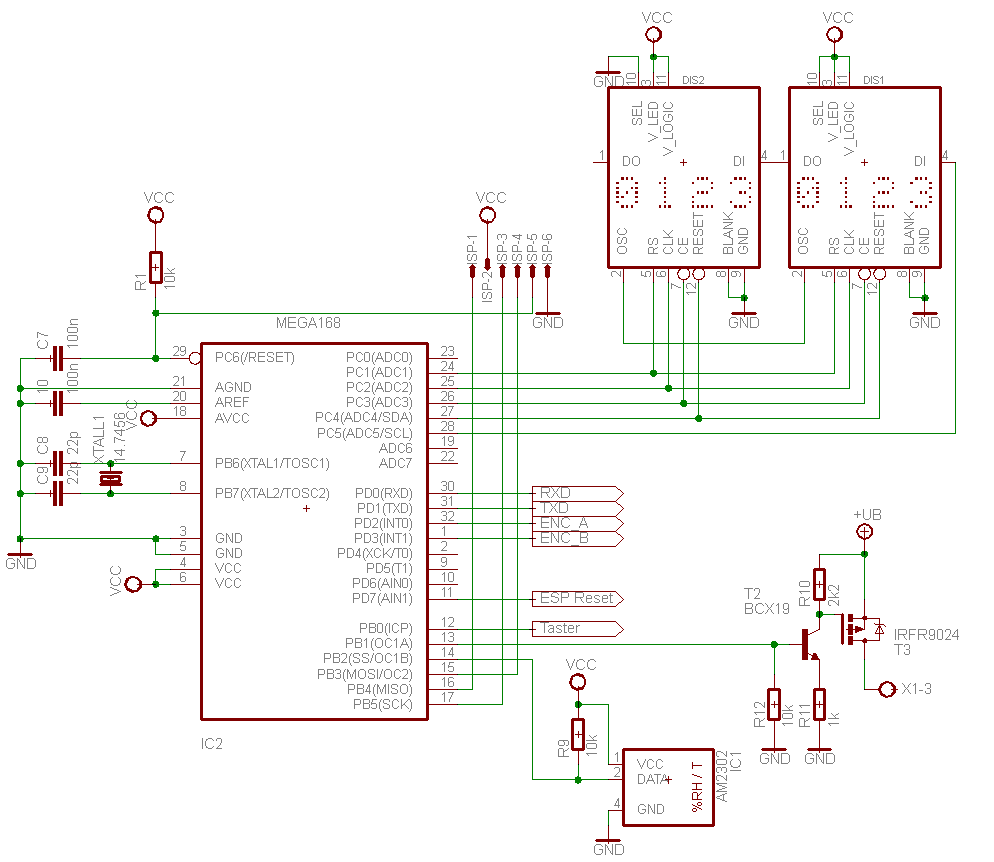

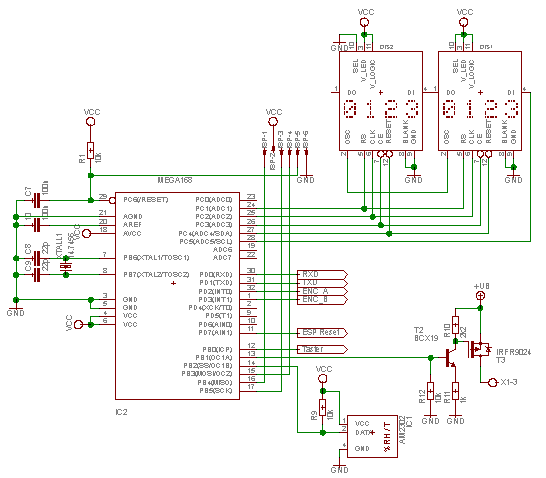

Der Controller ist ein AtMega168. Bei der Beschaltung der Betriebsspannung und es Quarzes gibt es keine Besonderheiten. Die Displays sind von Avago Technologies und nennen sich "HCMS-2902" (Ich finde diesen Retro Look einfach schön). Die Displays muss man sich als seriell beschreibbare Schieberegister mit graphischer Anzeige vorstellen. Jede Stelle (jeder Buchstabe) besteht aus 5 Bytes wobei das jeweils zuerst übertragene Bit nicht sichtbar ist(5x7 LEDs). Der Controller setzt im Prinzip, ganz änlich wie im Dot-Matrix Projekt, die einzelnen Zeichen zusammen. Unten im Bild ist der AM2302 (DHT22) zu sehen, aufgrund der kürze der Leitungen wurde der externe Pullupwiderstand auf 10kOhm erhöht. Für die Ansteuerung des P-FETs ist ein Hilfstransistor (T2) erforderlich. Ohne ihn ließe sich der FET nicht abschalten. Der Widerstand R11 koppelt gegen und begrenzt in Kombination mit R10 so die maximal mögliche Gate-Source Spannung. |

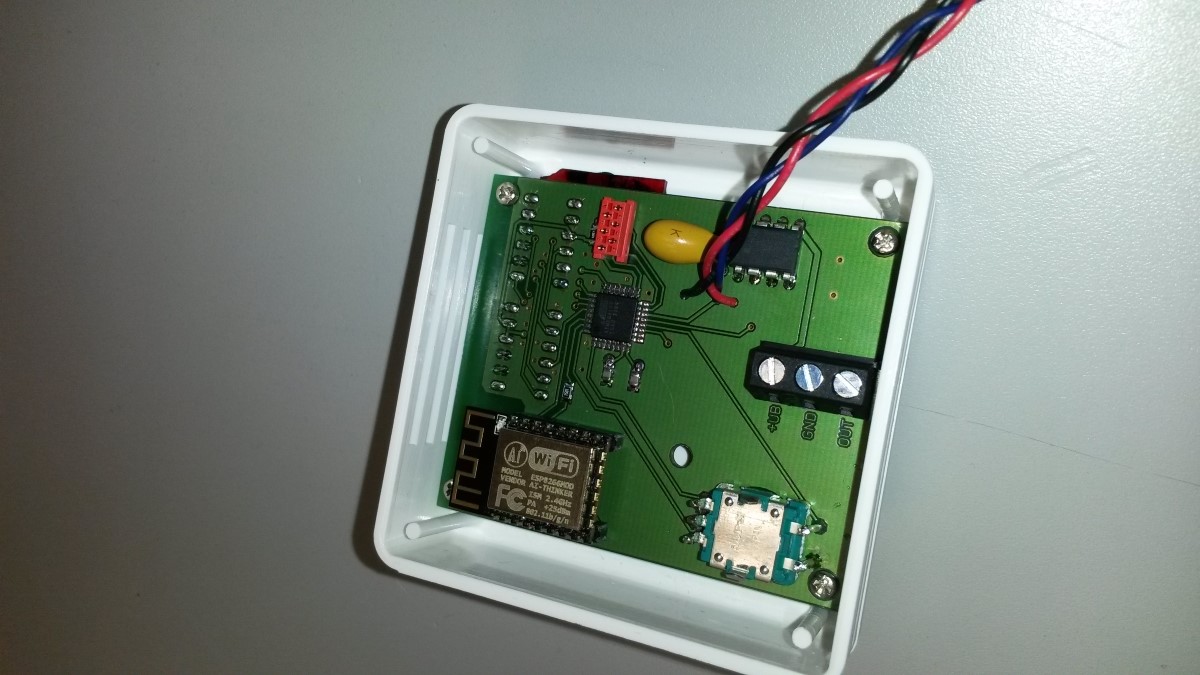

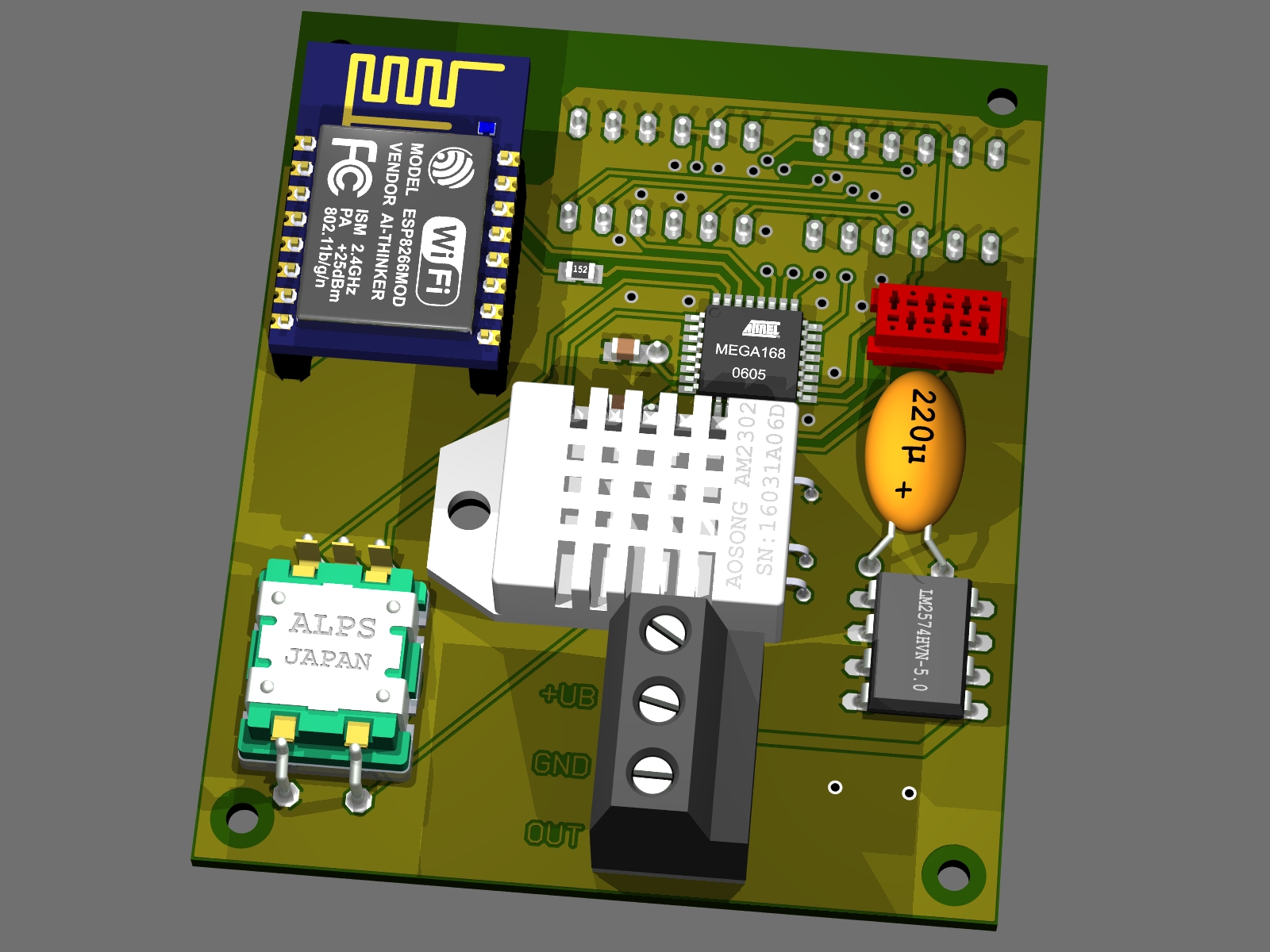

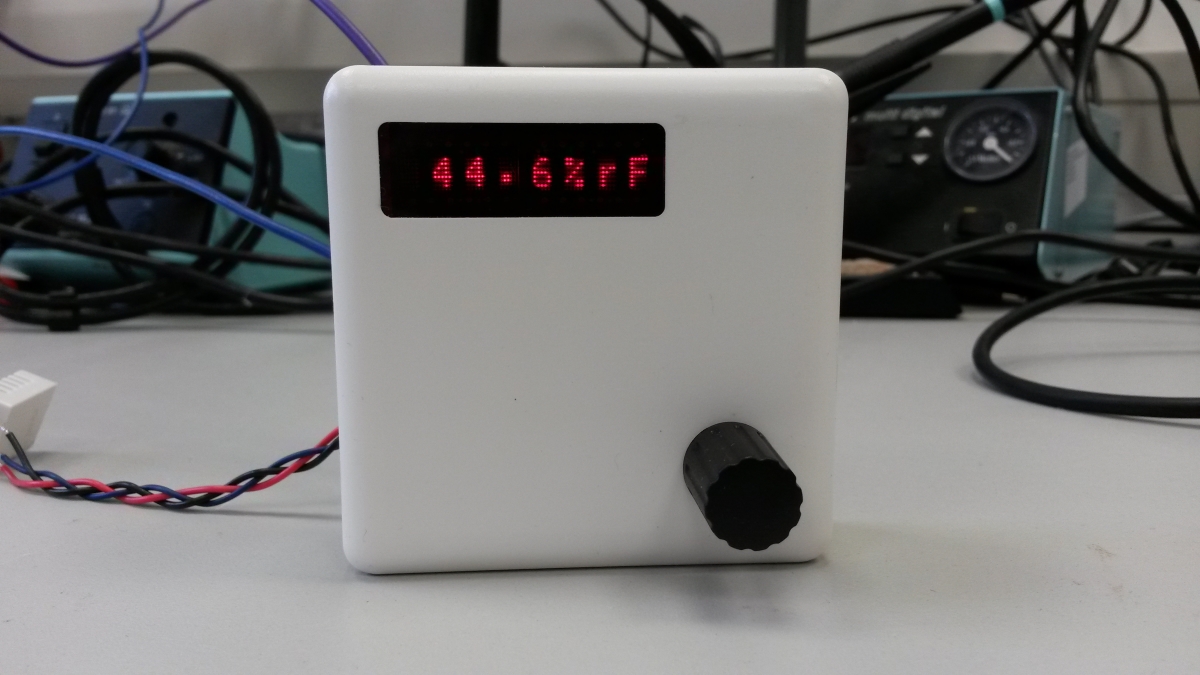

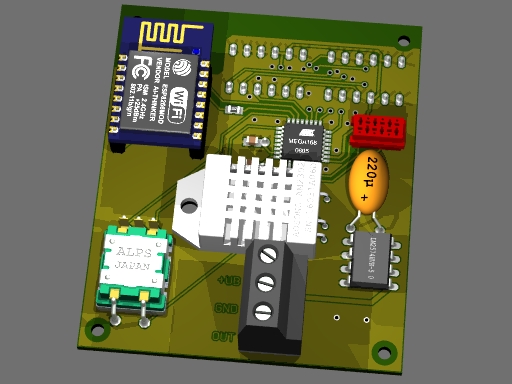

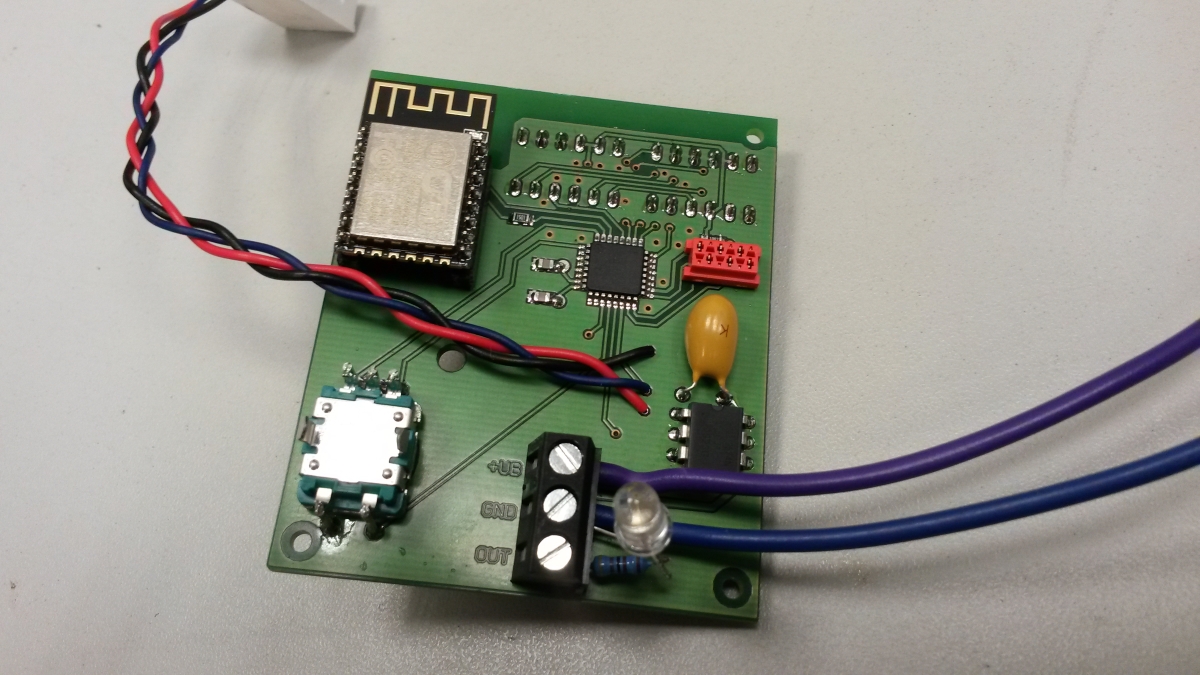

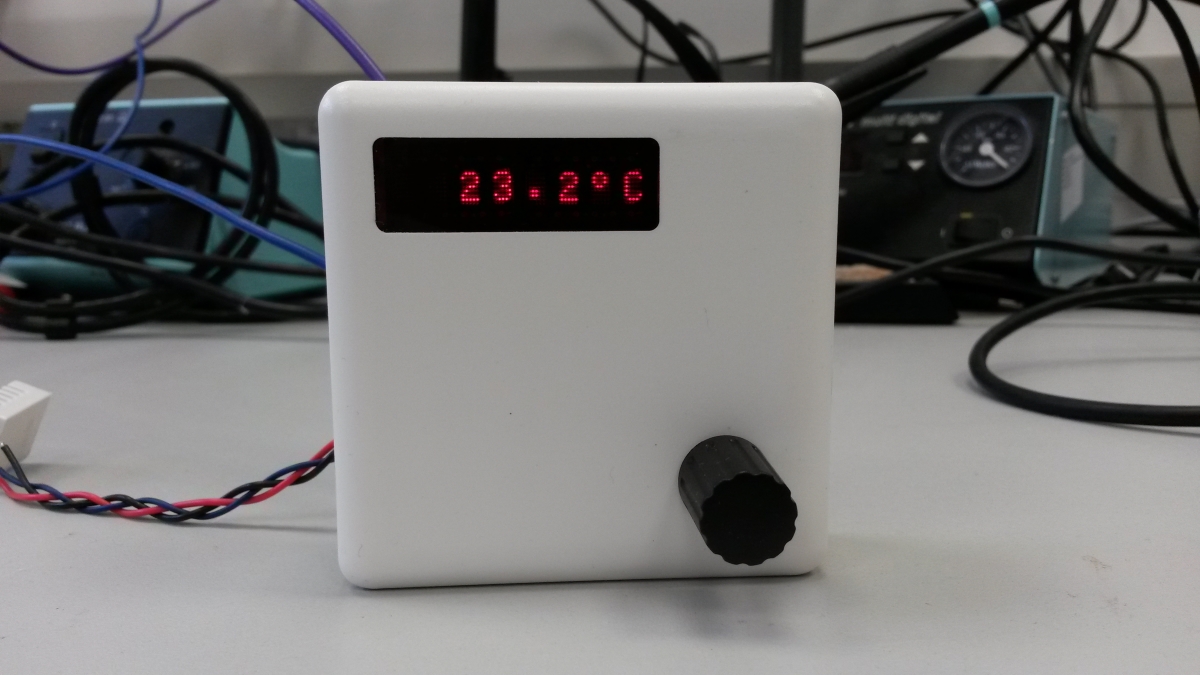

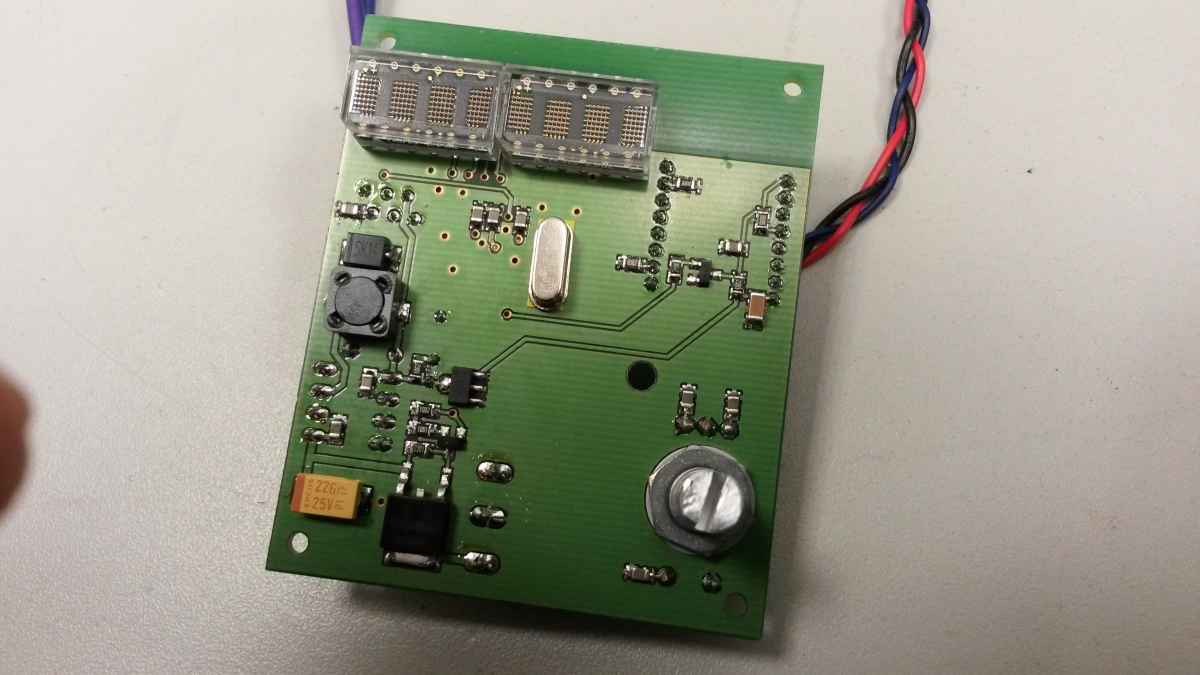

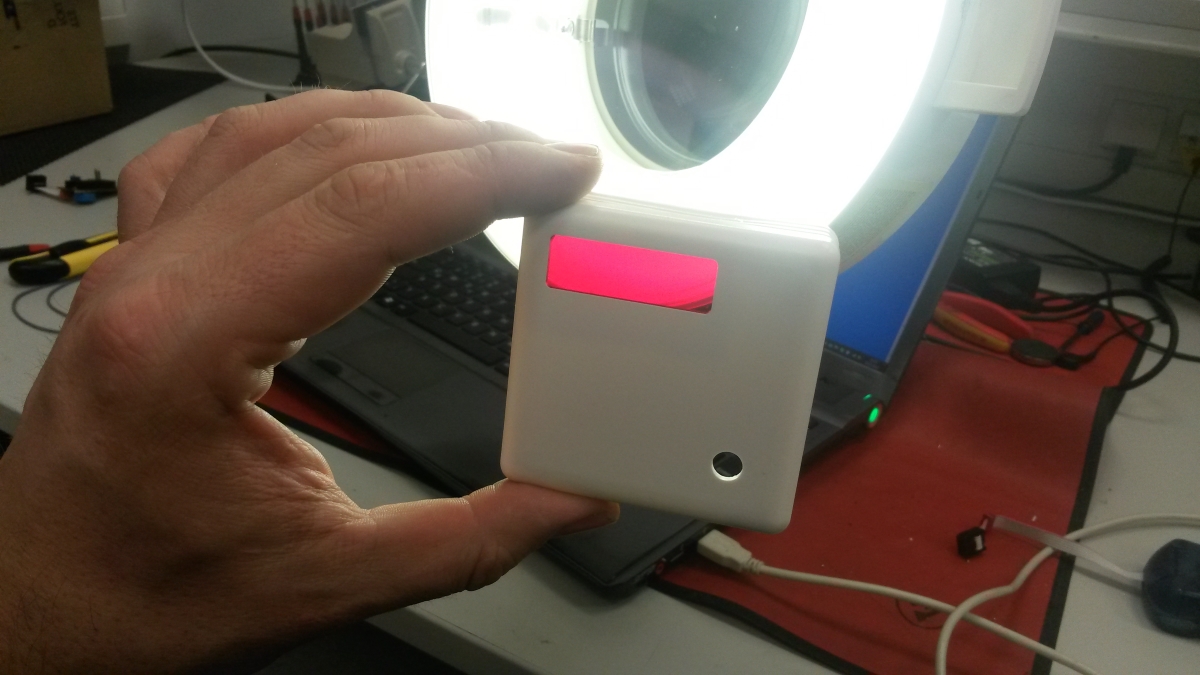

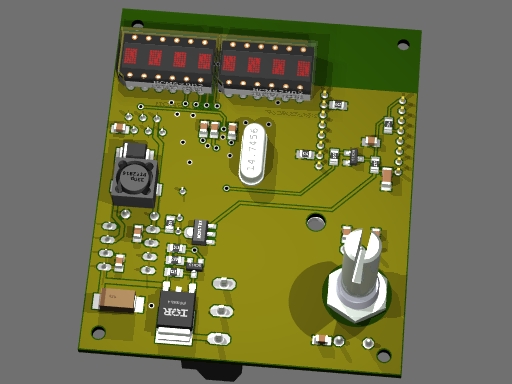

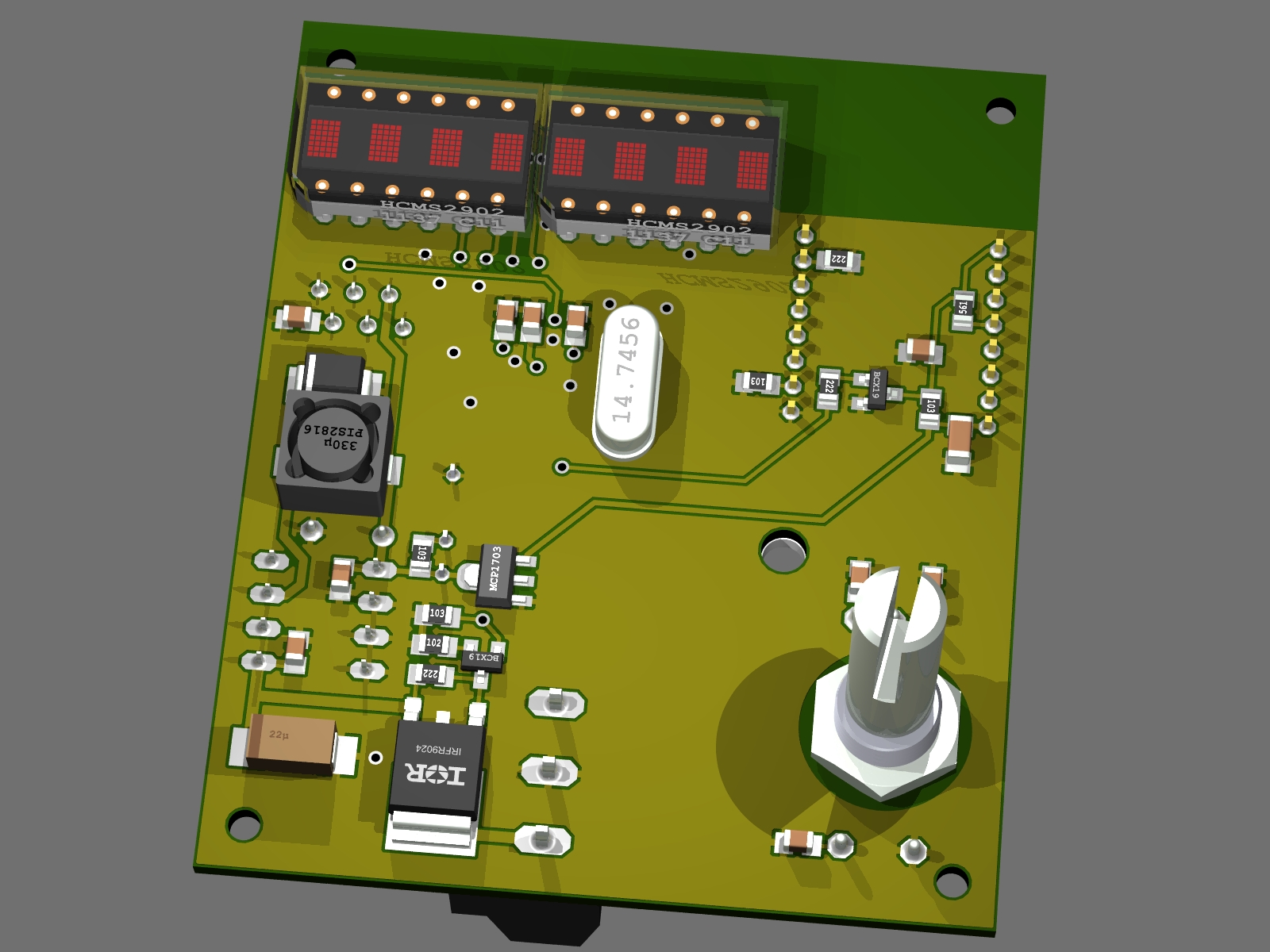

Bilder vom Aufbau
 |
 |
 |
 |
 |
 |
Firmware
Bis auf die Assembler-Routine für den AM2302 stammt der Code von mir. Von wo genau, der AM2302 Code stammt, weiß ich nicht mehr, aber die Routine funktioniert tadellos. Den Zeichensatz für die LED-Displays habe ich aus einem Datenblatt des Herstellers übernommen (nur bei einem Buchstaben stimmte da etwas nicht). Das fehlende "°"-Zeichen habe ich einfach hinten drann gehängt.Quellcode: (Syntax highlighted mit
G
e
S
H
i
mit Anpassungen für BascomAVR von mir)' ************************************** ' * Hygrometer mit AM2302/DHT22 * ' * mit AtMega168 * Const Softver = "1.1a" ' ************************************** ' Beschaltung: ' PortB.0 (ICP) Encoder Taster gegen Masse ' PortB.1 Ausgang zu P-FET ' PortB.2 Eingang AM2302/DHT22 ' PortB.3 ISP MOSI ' PortB.4 ISP MISO ' PortB.5 ISP SCK ' PortB.6 XTal ' PortB.7 XTal ' PortC.0 n.c. ' PortC.1 Display RS ' PortC.2 Display CLK ' PortC.3 Display CE ' PortC.4 Display RESET ' PortC.5 Display DI ' PortC.6 POR ' PortD.0 (RXD) zum TX des ESP8266 ' PortD.1 (TXD) zum RX des ESP8266 (über Spannungsteiler) ' PortD.2 (INT0) EncoderA geben Masse ' PortD.3 (INT1) EncoderB geben Masse ' PortD.4 n.n ' PortD.5 n.c. ' PortD.6 n.c. ' PortD.7 zum ESP8266 Reset (über Transistor) ' AGND GND ' AREF über 100n an Masse ' AVCC VCC ' ADC6 n.c. ' ADC7 n.c. '**** Compiler settings **** $regfile = "m168def.dat" $crystal = 14745600 $baud = 115200 $hwstack = 128 $swstack = 64 $framesize = 64 '**** alias **** P_fet Alias Portb.1 Esp_reset Alias Portd.7 Hcms_re Alias Portc.4 Hcms_ce Alias Portc.3 Hcms_rs Alias Portc.1 Akku_a Alias R0 Akku_b Alias R1 Akku_c Alias R2 Akku_d Alias R3 Vom_am Alias R4 Signal Alias R16 Impuls Alias R17 Notaus Alias R18 Dauer Alias R19 Bitzahl Alias R20 Zwischen Alias R21 '**** Konstanten deklarieren **** Const _esp_reset_time = 11 'Sekunden Const _timeout = _xtal / 200000 Const _schwelle =((_xtal / - 370000)) Const _parity_ok = 0 Const _parity_err = 1 Const _timeout_err = 2 Const _am_filterlaenge = &B0000_1111 Const _am_pos_flanke = &B0000_0001 Const _am_neg_flanke = &B0000_1110 '**** EERAM Variablen deklarieren **** Dim Ee_dummybyte As Eram Byte At &H00 'EEpromDummybyte da das erste byte im EEProm bei einem Reset verfälscht werden könnte Dim Ee_schwelle As Eram Byte At &H01 Dim Ee_hysterese As Eram Byte At &H02 Dim Ee_helligkeit As Eram Byte At &H03 Dim Ee_interval As Eram Byte At &H04 Dim Ee_schwelle_bckp As Eram Byte At &H05 Dim Ee_hysterese_bckp As Eram Byte At &H06 Dim Ee_helligkeit_bckp As Eram Byte At &H07 Dim Ee_interval_bckp As Eram Byte At &H08 $eepromhex 'den Compiler anweisen den EEProminhalt im Intel-Hex-Format auszugeben $eeprom 'die folgenden Daten werden im EEProm gespeichert Data 0 Data 60 , 10 , 15 , 5 Data 60 , 10 , 15 , 5 $data '**** SRAM Variablen deklarieren **** Dim Am(5) As Byte Dim Am_parity As Byte At Am(1) Overlay Dim Am_temperatur As Integer At Am(2) Overlay Dim Am_feuchte As Integer At Am(4) Overlay Dim Am_err As Byte '0=ok, 1=Parityfehler, 2=Timeout Dim Temp As String * 8 Dim Relf As String * 8 Dim Temp_ As String * 5 Dim Relf_ As String * 5 Dim Anzeige_string As String * 30 Dim Anzeige_byte(30) As Byte At Anzeige_string Overlay Dim Delay_time As Byte Dim Hcms_helligkeit As Byte Dim Stelle As Byte Dim Spalte As Byte Dim Pointer As Word Dim Spaltenwert As Byte Dim Eeram_err As Byte Dim Schwelle As Byte Dim Hysterese As Byte Dim Helligkeit As Byte Dim Interval As Byte Dim Encoderwert As Byte Dim Encodermin As Byte Dim Encodermax As Byte Dim Menu As Byte Dim Sekunden As Word Dim Interval_sekunden As Word Dim Reset_interval_sekunden As Word Dim Temp_int As Integer Dim Temp_byte As Byte Dim N As Byte '**** DDR settings **** Ddrb = &B00000010 'PortB.1=Ausgang zu P-Fet, Rest Eingänge Ddrc = &B0111110 'PortC.1-C.5=Ausgänge für Display, Rest Eingänge Ddrd = &B10010010 'PortD.1=Ausgang(TXD), PortD.7=Ausgang(ESP8266 Reset) '**** Port settings **** Portb = &B00000001 'Pullup für Taster Portd = &B00001101 'Pullup für RXD, INT0, INT2 '**** Timer Settings **** Tccr1a = &B00000011 'Fast PWM Mode 15 Tccr1b = &B00011100 'Fast PWM Mode 15 (+ ICP1 auf fallende Flanke) noch ohne pre (später = 256) Ocr1a = 57599 'Wert für 1Hz ( (clk/(pre*f))-1 ) '**** Interrupt settings **** Eicra = &B00000001 'INT0 auf steigende und fallende Flanke einstellen On Icp1 Isr_icp1 On Int0 Isr_int0 On Ovf1 Isr_ovf1 Disable Interrupts Enable Icp1 Enable Int0 Enable Ovf1 '**** SPI konfigurieren **** Config Spi = Soft , Din = Portc.0 , Dout = Portc.5 , Ss = None , Clock = Portc.2 Spiinit '**** AM2302 konfigurieren **** Port_in_am Alias Pinb Port_out_am Alias Portb Pin_am Alias 2 Init: Esp_reset = 1 Hcms_re = 0 Waitus 250 Hcms_re = 1 Hcms_helligkeit = 0 Gosub Set_hcms_helligkeit Anzeige_string = " " Gosub Update_hcms_fast Hcms_helligkeit = 15 Gosub Set_hcms_helligkeit Delay_time = 100 If Ee_dummybyte = 255 Then Do Anzeige_string = "*** Speicherfehler *** " Gosub Update_hcms_slow Anzeige_string = "keine Daten " Gosub Update_hcms_slow Waitms 500 Loop Else Anzeige_string = "*** Check NVRAM *** " Gosub Update_hcms_slow End If Eifr.0 = 1 Tifr1.5 = 1 Menu = 0 N = 1 Sekunden = 0 Timer1 = 0 Gosub Check_eeram If Eeram_err > 0 Then Do Anzeige_string = "*** Speicherfehler *** " Gosub Update_hcms_slow Anzeige_string = Str(eeram_err) + " Zelle(n) " Gosub Update_hcms_slow Anzeige_string = " fehlerhaft " Gosub Update_hcms_slow Waitms 500 Loop Else Anzeige_string = "ok " Gosub Update_hcms_slow End If Hcms_helligkeit = Helligkeit Gosub Set_hcms_helligkeit Anzeige_string = "Stefan's HWR-Hygrometer " Gosub Update_hcms_slow Anzeige_string = "Softwareversion " + Softver + " " Gosub Update_hcms_slow Gosub Get_luftfeuchte If Am_err = 0 Then Anzeige_string = "Sensor ok " Gosub Update_hcms_slow Else Do Anzeige_string = "*** Sensorfehler *** " Gosub Update_hcms_slow If Am_err = 1 Then Anzeige_string = "Kommunikation AM2302 " Gosub Update_hcms_slow Else Anzeige_string = "Verbindung AM2302 " Gosub Update_hcms_slow End If Waitms 500 Loop End If Main: Do Select Case Menu Case 0 : Tccr1b = &B01011100 If Am_err = 0 Then Select Case N Case 1 : Gosub Get_luftfeuchte Anzeige_string = Relf Gosub Update_hcms_slow Case 2 To 10 : Anzeige_string = Relf Gosub Update_hcms_fast Case 11: Gosub Get_luftfeuchte Anzeige_string = Temp Gosub Update_hcms_slow Case 12 To 20 : Anzeige_string = Temp Gosub Update_hcms_fast Case Else : Nop End Select Else Anzeige_string = "*** Sensorfehler *** " Gosub Update_hcms_slow If Am_err = 1 Then Anzeige_string = "Kommunikation AM2302 " Gosub Update_hcms_slow Else Anzeige_string = "Verbindung AM2302 " Gosub Update_hcms_slow End If End If Case 1 : Anzeige_string = " Schaltschwelle " Gosub Update_hcms_slow Case 11 : Anzeige_string = Str(schwelle) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "S" Anzeige_byte(2) = "w" Anzeige_byte(3) = ":" Gosub Update_hcms_fast Case 2 : Anzeige_string = " Hysterese " Gosub Update_hcms_slow Case 21 : Anzeige_string = Str(hysterese) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "H" Anzeige_byte(2) = "y" Anzeige_byte(3) = ":" Gosub Update_hcms_fast Case 3 : Anzeige_string = " Helligkeit " Gosub Update_hcms_slow Case 31 : Anzeige_string = Str(helligkeit) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "H" Anzeige_byte(2) = "e" Anzeige_byte(3) = ":" Gosub Update_hcms_fast Case 4 : Anzeige_string = " Datenbankinterval " Gosub Update_hcms_slow Case 41 : Anzeige_string = Str(interval) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "D" Anzeige_byte(2) = "i" Anzeige_byte(3) = ":" Gosub Update_hcms_fast Case Else : nop End Select If Sekunden >= Reset_interval_sekunden Then 'ESP "aufwecken" Esp_reset = 0 Reset_interval_sekunden = 65535 'mehrmaliges Aufrufen verhindern Anzeige_string = " " Gosub Update_hcms_slow Anzeige_string = "ESP Reset... " Gosub Update_hcms_slow End If If Sekunden >= Interval_sekunden Then 'Messwerte an Webseite senden If Am_err = 0 Then '********************************************************************************************* '* * '* Hier steht in meinem "echten" Programm die Routine zur Übertragung in die Datenbank * '* Dazu wird ein Befehl mit der URL zu einer php-Datei verwendet * '* Diese URL möchte ich aus nachvollziebahren Gründen nicht veröffentlichen ;-) * '* * '********************************************************************************************* End If Reset_interval_sekunden = Interval_sekunden - _esp_reset_time Sekunden = 0 Anzeige_string = " " Gosub Update_hcms_slow Anzeige_string = "Upload... " Gosub Update_hcms_slow Esp_reset = 1 End If Temp_int = Am_feuchte / 10 Temp_byte = Schwelle - Hysterese If Temp_int >= Schwelle Then P_fet = 1 Elseif Temp_int < Temp_byte Then P_fet = 0 End If If N < 21 Then Incr N Else N = 1 End If Wait 1 Loop End Check_eeram: Disable Interrupts Eeram_err = 0 Schwelle = Ee_schwelle Hysterese = Ee_hysterese Helligkeit = Ee_helligkeit Interval = Ee_interval If Schwelle <> Ee_schwelle_bckp Then Schwelle = Ee_schwelle_bckp Ee_schwelle = Schwelle Incr Eeram_err End If If Hysterese <> Ee_hysterese_bckp Then Hysterese = Ee_hysterese_bckp Ee_hysterese = Hysterese Incr Eeram_err End If If Helligkeit <> Ee_helligkeit_bckp Then Helligkeit = Ee_helligkeit_bckp Ee_helligkeit = Helligkeit Incr Eeram_err End If If Interval <> Ee_interval_bckp Then Interval = Ee_interval_bckp Ee_interval = Interval Incr Eeram_err End If Interval_sekunden = Interval * 60 'Das Interval(min) in Sekunden umrechnen Reset_interval_sekunden = Interval_sekunden - _esp_reset_time Tifr1.5 = 1 Eifr.0 = 1 N = 1 Sekunden = 0 Timer1 = 0 Enable Interrupts Return Get_luftfeuchte: Config Port_out_am.pin_am = Output Reset Port_out_am.pin_am Waitus 1000 Config Port_out_am.pin_am = Input Waitus 3 $asm Am2302: ldi Signal, &B1111_1111 'zuerst wird eine 1 anstehen, vorbesetzen clr Bitzahl 'Bitzaehler auf 0 ldi Notaus, _Timeout 'Timer Notausstieg aufziehen Am2302_10: in Zwischen, port_in_am 'Signal vom AM2302 einlesen lsl Signal '... und nach links schieben sbrc Zwischen, Pin_am inc Signal 'aktueller Pegel nach D0 andi Signal, _am_filterlaenge 'Filterlänge gegen Spikes einstellen cpi Signal, _am_pos_flanke 'Positive Flanke, mit Entprellung brne Am2302_20 LDi Impuls, 1 'Einsen-Zähler "Dauer" einschalten ldi Dauer, _Schwelle '"Dauer" mit der _Schwelle laden ldi Notaus, _Timeout 'Timer Notausstieg aufziehen rjmp Am2302_30 Am2302_20: cpi Signal, _am_neg_flanke 'Negative Flanke, mit Entprellung brne Am2302_30 'Jetzt ist minimal 45µsec Zeit zum rechnen inc Bitzahl 'Bit zu Ende, Bitzähler erhöhen LDi Impuls, 0 'Einsen-Zähler "Dauer" ausschalten ldi Notaus, _Timeout 'Timer Notausstieg aufziehen Lds Zwischen, {am(1)} 'Parity lsl Zwischen sbrs Dauer, 7 'Negativ = 0 , Positiv = 1 inc Zwischen sts {am(1)}, Zwischen Lds Zwischen, {am(2)} 'Temperatur low rol Zwischen sts {am(2)}, Zwischen Lds Zwischen, {am(3)} 'Temperatur high rol Zwischen sts {am(3)}, Zwischen Lds Zwischen, {am(4)} 'Feuchte low rol Zwischen sts {am(4)}, Zwischen Lds Zwischen, {am(5)} 'Feuchte high rol Zwischen sts {am(5)}, Zwischen Am2302_30: sbrc Impuls, 0 'Solange eine 1 anliegt Inc Dauer ' ...den Bitzähler erhöhen cpi Bitzahl, 42 'Alle Bits eingelesen ? breq AM2302_40 dec Notaus 'Timer Notausstieg runterzählen breq AM2302_50 'Zeitdauer-Überlauf prüfen rjmp Am2302_10 'Noch nicht alle Bits da, also weitermachen Am2302_40: Lds Vom_am, {am(1)} 'Parity vom AM2302 Lds Akku_a, {am(2)} 'Temperatur low Lds Akku_b, {am(3)} 'Temperatur high Lds Akku_c, {am(4)} 'Feuchte low Lds Akku_d, {am(5)} 'Feuchte high add Akku_a, Akku_b add Akku_a, Akku_c add Akku_a, Akku_d Ldi Zwischen, _parity_ok cp Akku_a, Vom_am 'Parityprüfung Breq Am2302_99 Ldi Zwischen, _parity_err rjmp Am2302_99 Am2302_50: Ldi Zwischen, _timeout_err Am2302_99: sts {AM_err}, Zwischen 'Fehlerkennung eintragen $end Asm If Am_temperatur < 0 Then Am_temperatur.15 = 0 Am_temperatur = Am_temperatur * -1 End If Temp_ = Str(am_temperatur) Temp_ = Format(temp_ , "0.0") Temp = Format(temp_ , " ") Temp = Temp + Chr(128) + "C" Relf_ = Str(am_feuchte) Relf_ = Format(relf_ , "0.0") Relf = Format(relf_ , " ") Relf = Relf + "%rF" Return Set_hcms_helligkeit: Hcms_helligkeit.6 = 1 'Sleepmode aus Hcms_rs = 1 Waitus 1 Hcms_ce = 0 Waitus 1 Spiout Hcms_helligkeit , 1 Spiout Hcms_helligkeit , 1 '2mal weil 2 Displays und serielle Stuerbyteübertragung Waitus 1 Hcms_ce = 1 Return Update_hcms_fast: Hcms_rs = 0 Waitus 1 Hcms_ce = 0 Waitus 1 For Stelle = 1 To Len(anzeige_string) For Spalte = 0 To 4 'jeder Buchstabe besteht aus 5 Spalten (0-4) Pointer = Anzeige_byte(stelle) * 5 'Pointer einstellen Pointer = Pointer + Spalte 'Pointer einstellen Spaltenwert = Lookup(pointer , Font) 'Daten aus dem Alphabet holen und entsprechende LEDs einschalten Spiout Spaltenwert , 1 Waitus 1 Next Spalte 'nächste Spalte Next Stelle Hcms_ce = 1 Return Update_hcms_slow: Hcms_rs = 0 Waitus 1 For Stelle = 1 To Len(anzeige_string) Hcms_ce = 0 Waitus 1 For Spalte = 0 To 4 'jeder Buchstabe besteht aus 5 Spalten (0-4) Pointer = Anzeige_byte(stelle) * 5 'Pointer einstellen Pointer = Pointer + Spalte 'Pointer einstellen Spaltenwert = Lookup(pointer , Font) 'Daten aus dem Alphabet holen und entsprechende LEDs einschalten Spiout Spaltenwert , 1 Next Spalte 'nächste Spalte Hcms_ce = 1 Waitms Delay_time Next Stelle Return Isr_icp1: 'Taster Select Case Menu Case 1 : Tccr1b = &B01011000 Sekunden = 0 Timer1 = 0 Menu = 11 Case 11 : Menu = 0 Ee_schwelle_bckp = Schwelle Gosub Check_eeram Anzeige_string = " " Gosub Update_hcms_fast Anzeige_string = "Schaltschwelle gespeichert " Gosub Update_hcms_slow N = 1 Case 2 : Tccr1b = &B01011000 Sekunden = 0 Timer1 = 0 Menu = 21 Case 21 : Menu = 0 Ee_hysterese_bckp = Hysterese Gosub Check_eeram Anzeige_string = " " Gosub Update_hcms_fast Anzeige_string = "Hysterese gespeichert " Gosub Update_hcms_slow N = 1 Case 3 : Tccr1b = &B01011000 Sekunden = 0 Timer1 = 0 Menu = 31 Case 31 : Menu = 0 Ee_helligkeit_bckp = Helligkeit Gosub Check_eeram Anzeige_string = " " Gosub Update_hcms_fast Anzeige_string = "Helligkeit gespeichert " Gosub Update_hcms_slow N = 1 Case 4 : Tccr1b = &B01011000 Sekunden = 0 Timer1 = 0 Menu = 41 Case 41 : Menu = 0 Ee_interval_bckp = Interval Gosub Check_eeram Anzeige_string = " " Gosub Update_hcms_fast Anzeige_string = "Interval gespeichert " Gosub Update_hcms_slow N = 1 End Select Return Isr_int0: 'Encoder Select Case Menu Case 0 To 4 : Encoderwert = Menu Encodermin = 0 Encodermax = 4 Case 11 : Encoderwert = Schwelle Encodermin = Hysterese + 5 If Encodermin < 20 Then Encodermin = 20 End If Encodermax = 90 Case 21 : Encoderwert = Hysterese Encodermin = 5 Encodermax = Schwelle - 5 If Encodermax > 30 Then Encodermax = 30 End If Case 31 : Encoderwert = Helligkeit Encodermin = 5 Encodermax = 15 Case 41 : Encoderwert = Interval Encodermin = 1 Encodermax = 30 End Select If Pind.2 = 0 Then If Pind.3 = 1 Then If Encoderwert < Encodermax Then Incr Encoderwert Else Encoderwert = Encodermin End If Else If Encoderwert > Encodermin Then Decr Encoderwert Else Encoderwert = Encodermax End If End If Else If Pind.3 = 0 Then If Encoderwert < Encodermax Then Incr Encoderwert Else Encoderwert = Encodermin End If Else If Encoderwert > Encodermin Then Decr Encoderwert Else Encoderwert = Encodermax End If End If End If Select Case Menu Case 0 To 4 : Menu = Encoderwert Case 11 : Schwelle = Encoderwert Anzeige_string = Str(schwelle) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "S" Anzeige_byte(2) = "w" Anzeige_byte(3) = ":" Gosub Update_hcms_fast Case 21 : Hysterese = Encoderwert Anzeige_string = Str(hysterese) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "H" Anzeige_byte(2) = "y" Anzeige_byte(3) = ":" Gosub Update_hcms_fast Case 31 : Helligkeit = Encoderwert Hcms_helligkeit = Helligkeit Gosub Set_hcms_helligkeit Anzeige_string = Str(helligkeit) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "H" Anzeige_byte(2) = "e" Anzeige_byte(3) = ":" Gosub Update_hcms_fast Case 41 : Interval = Encoderwert Anzeige_string = Str(interval) Anzeige_string = Format(anzeige_string , " ") Anzeige_byte(1) = "D" Anzeige_byte(2) = "i" Anzeige_byte(3) = ":" Gosub Update_hcms_fast End Select Return Isr_ovf1: Incr Sekunden Return Font: Data &H08 , &H1C , &H3E , &H7F , &H00 Data &H30 , &H45 , &H48 , &H40 , &H30 Data &H45 , &H29 , &H11 , &H29 , &H45 Data &H7D , &H09 , &H11 , &H21 , &H7D Data &H7D , &H09 , &H05 , &H05 , &H79 Data &H38 , &H44 , &H44 , &H38 , &H44 Data &H7E , &H01 , &H29 , &H2E , &H10 Data &H30 , &H4A , &H4D , &H49 , &H30 Data &H60 , &H50 , &H48 , &H50 , &H60 Data &H1E , &H04 , &H04 , &H38 , &H40 Data &H3E , &H49 , &H49 , &H49 , &H3E Data &H62 , &H14 , &H08 , &H10 , &H60 Data &H40 , &H3C , &H20 , &H20 , &H1C Data &H08 , &H7C , &H04 , &H7C , &H02 Data &H38 , &H44 , &H44 , &H3C , &H04 Data &H41 , &H63 , &H55 , &H49 , &H41 Data &H10 , &H08 , &H78 , &H08 , &H04 Data &H18 , &H24 , &H7E , &H24 , &H18 Data &H5E , &H61 , &H01 , &H61 , &H5E Data &H78 , &H14 , &H15 , &H14 , &H78 Data &H38 , &H44 , &H45 , &H3C , &H40 Data &H78 , &H15 , &H14 , &H15 , &H78 Data &H38 , &H45 , &H44 , &H3D , &H40 Data &H3C , &H43 , &H42 , &H43 , &H3C Data &H38 , &H45 , &H44 , &H45 , &H38 Data &H3C , &H41 , &H40 , &H41 , &H3C Data &H38 , &H42 , &H40 , &H42 , &H38 Data &H08 , &H08 , &H2A , &H1C , &H08 Data &H20 , &H7E , &H02 , &H02 , &H02 Data &H12 , &H19 , &H15 , &H12 , &H00 Data &H48 , &H7E , &H49 , &H41 , &H42 Data &H01 , &H12 , &H7C , &H12 , &H01 Data &H00 , &H00 , &H00 , &H00 , &H00 Data &H00 , &H5F , &H00 , &H00 , &H00 Data &H00 , &H03 , &H00 , &H03 , &H00 Data &H14 , &H7F , &H14 , &H7F , &H14 Data &H24 , &H2A , &H7F , &H2A , &H12 Data &H23 , &H13 , &H08 , &H64 , &H62 Data &H36 , &H49 , &H56 , &H20 , &H50 Data &H00 , &H0B , &H07 , &H00 , &H00 Data &H00 , &H00 , &H3E , &H41 , &H00 Data &H00 , &H41 , &H3E , &H00 , &H00 Data &H08 , &H2A , &H1C , &H2A , &H08 Data &H08 , &H08 , &H3E , &H08 , &H08 Data &H00 , &H58 , &H38 , &H00 , &H00 Data &H08 , &H08 , &H08 , &H08 , &H08 Data &H00 , &H30 , &H30 , &H00 , &H00 Data &H20 , &H10 , &H08 , &H04 , &H02 Data &H3E , &H51 , &H49 , &H45 , &H3E Data &H00 , &H42 , &H7F , &H40 , &H00 Data &H62 , &H51 , &H49 , &H49 , &H46 Data &H22 , &H41 , &H49 , &H49 , &H36 Data &H18 , &H14 , &H12 , &H7F , &H10 Data &H27 , &H45 , &H45 , &H45 , &H39 Data &H3C , &H4A , &H49 , &H49 , &H30 Data &H01 , &H71 , &H09 , &H05 , &H03 Data &H36 , &H49 , &H49 , &H49 , &H36 Data &H06 , &H49 , &H49 , &H29 , &H1E Data &H00 , &H36 , &H36 , &H00 , &H00 Data &H00 , &H5B , &H3B , &H00 , &H00 Data &H00 , &H08 , &H14 , &H22 , &H41 Data &H14 , &H14 , &H14 , &H14 , &H14 Data &H41 , &H22 , &H14 , &H08 , &H00 Data &H02 , &H01 , &H51 , &H09 , &H06 Data &H3E , &H41 , &H5D , &H55 , &H1E Data &H7E , &H09 , &H09 , &H09 , &H7E Data &H7E , &H49 , &H49 , &H49 , &H36 Data &H3E , &H41 , &H41 , &H41 , &H22 Data &H7F , &H41 , &H41 , &H41 , &H3E Data &H7F , &H49 , &H49 , &H49 , &H41 Data &H7F , &H09 , &H09 , &H09 , &H01 Data &H3E , &H41 , &H41 , &H51 , &H32 Data &H7F , &H08 , &H08 , &H08 , &H7F Data &H00 , &H41 , &H7F , &H41 , &H00 Data &H20 , &H40 , &H40 , &H40 , &H3F Data &H7F , &H08 , &H14 , &H22 , &H41 Data &H7F , &H40 , &H40 , &H40 , &H40 Data &H7F , &H02 , &H0C , &H02 , &H7F Data &H7F , &H04 , &H08 , &H10 , &H7F Data &H3E , &H41 , &H41 , &H41 , &H3E Data &H7F , &H09 , &H09 , &H09 , &H06 Data &H3E , &H41 , &H51 , &H21 , &H5E Data &H7F , &H09 , &H19 , &H29 , &H46 Data &H26 , &H49 , &H49 , &H49 , &H32 Data &H01 , &H01 , &H7F , &H01 , &H01 Data &H3F , &H40 , &H40 , &H40 , &H3F Data &H07 , &H18 , &H60 , &H18 , &H07 Data &H7F , &H20 , &H18 , &H20 , &H7F Data &H63 , &H14 , &H08 , &H14 , &H63 Data &H03 , &H04 , &H78 , &H04 , &H03 Data &H61 , &H51 , &H49 , &H45 , &H43 Data &H00 , &H00 , &H7F , &H41 , &H41 Data &H02 , &H04 , &H08 , &H10 , &H20 Data &H41 , &H41 , &H7F , &H00 , &H00 Data &H04 , &H02 , &H7F , &H02 , &H04 Data &H40 , &H40 , &H40 , &H40 , &H40 Data &H00 , &H07 , &H0B , &H00 , &H00 Data &H38 , &H44 , &H44 , &H3C , &H40 Data &H7F , &H48 , &H44 , &H44 , &H38 Data &H38 , &H44 , &H44 , &H44 , &H44 Data &H38 , &H44 , &H44 , &H48 , &H7F Data &H38 , &H54 , &H54 , &H54 , &H08 Data &H08 , &H7E , &H09 , &H02 , &H00 Data &H08 , &H14 , &H54 , &H54 , &H3C Data &H7F , &H08 , &H04 , &H04 , &H78 Data &H00 , &H44 , &H7D , &H40 , &H00 Data &H20 , &H40 , &H44 , &H3D , &H00 Data &H00 , &H7F , &H10 , &H28 , &H44 Data &H00 , &H41 , &H7F , &H40 , &H00 Data &H78 , &H04 , &H18 , &H04 , &H78 Data &H7C , &H08 , &H04 , &H04 , &H78 Data &H38 , &H44 , &H44 , &H44 , &H38 Data &H7C , &H14 , &H24 , &H24 , &H18 Data &H18 , &H24 , &H14 , &H7C , &H40 Data &H00 , &H7C , &H08 , &H04 , &H04 Data &H48 , &H54 , &H54 , &H54 , &H20 Data &H04 , &H3E , &H44 , &H20 , &H00 Data &H3C , &H40 , &H40 , &H20 , &H7C Data &H1C , &H20 , &H40 , &H20 , &H1C Data &H3C , &H40 , &H30 , &H40 , &H3C Data &H44 , &H28 , &H10 , &H28 , &H44 Data &H04 , &H48 , &H30 , &H08 , &H04 Data &H44 , &H64 , &H54 , &H4C , &H44 Data &H00 , &H08 , &H36 , &H41 , &H00 Data &H00 , &H00 , &H77 , &H00 , &H00 Data &H00 , &H41 , &H36 , &H08 , &H00 Data &H08 , &H04 , &H08 , &H10 , &H08 Data &H2A , &H55 , &H2A , &H55 , &H2A Data 6 , 9 , 9 , 6 , 0 '128 = ° Grad
